Jak dobrać zabezpieczenie przedlicznikowe — praktyczny poradnik

Redakcja 2025-10-19 06:54 | 7:26 min czytania | Odsłon: 9 | Udostępnij:

Dobór zabezpieczenia przedlicznikowego to decyzja techniczna i formalna, która wpływa na bezpieczeństwo całej instalacji i zgodność z warunkami przyłączenia. W tekście zajmiemy się trzema kluczowymi wątkami: wyborem typu zabezpieczenia (bezpieczniki, wyłączniki, RCD oraz ochrona przeciwprzepięciowa), powiązaniem parametrów prądowych z mocą przyłączeniową oraz wymogami formalnymi, plombowaniem i serwisowalnością. Zaczynamy od konkretów i praktycznych przykładów, potem omówimy koszty i procedury montażu.

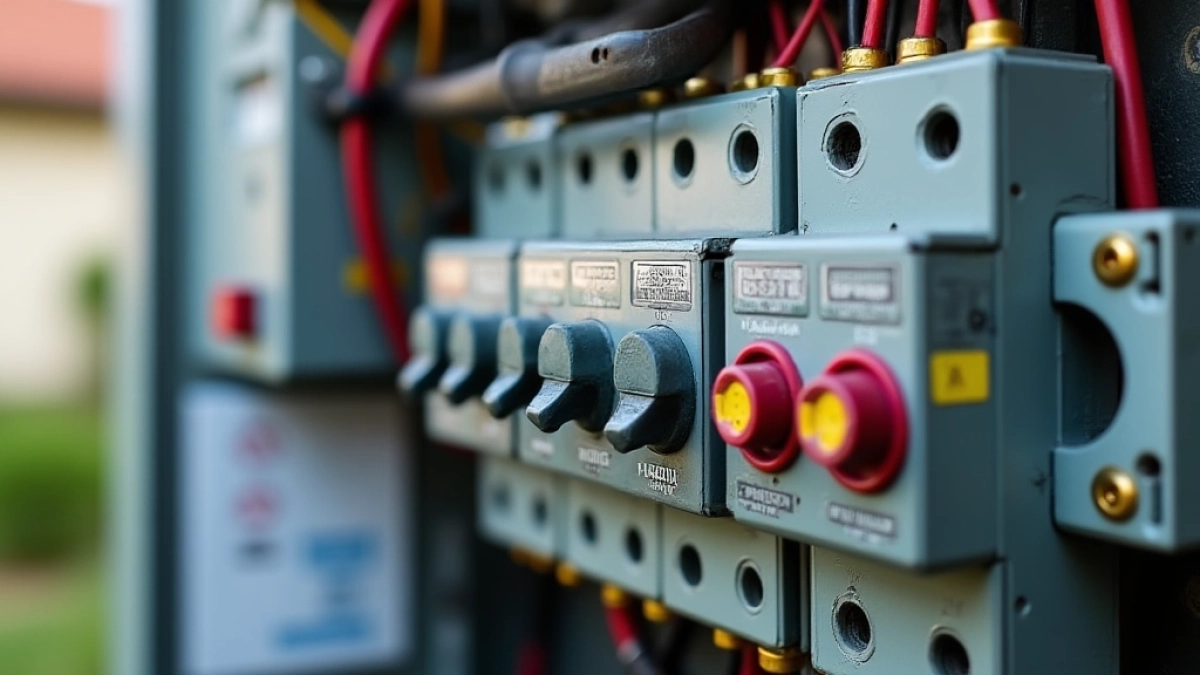

jak dobrać zabezpieczenie przedlicznikowe

Spis treści:

Rodzaje zabezpieczenia przedlicznikowego

Zabezpieczenie przedlicznikowe to zespół elementów montowanych bezpośrednio przed licznikiem, mający za zadanie ochronę instalacji odbiorczej oraz samego urządzenia pomiarowego. Na etapie projektowania wybór obejmuje bezpieczniki wkładkowe, modułowe wyłączniki nadprądowe (MCB), wyłączniki różnicowoprądowe (RCD) i urządzenia odłączające. Dodatkowo stosuje się ochronniki przepięciowe (SPD) oraz odłączniki izolacyjne, by poprawić odporność instalacji na zakłócenia i przepięcia.

Bezpieczniki wkładkowe stosuje się tam, gdzie oczekuje się dużych prądów zwarciowych lub prostej i taniej wymiany elementu — popularne rozmiary to 10×38 mm oraz wkładki NH00 dla średnich prądów. Wyłączniki nadprądowe (MCB) zapewniają większą funkcjonalność: selektywność, łatwość resetu i możliwość dopasowania charakterystyki (B, C, D). W typowych instalacjach mieszkalnych MCB są wygodniejsze, natomiast w punktach przyłączeniowych o dużych zwarciach preferuje się wkładki o wyższej zdolności łączeniowej.

Wyłącznik różnicowoprądowy (RCD) o czułości 30 mA zabezpiecza przeciwporażeniowo obwody gniazd, a typ A zaleca się przy obciążeniach elektronicznych; RCD 300 mA stosuje się dla ochrony przeciwpożarowej lub ochrony całej instalacji. Ochronniki przepięciowe klasy II/III redukują ryzyko uszkodzeń sprzętu przy wyładowaniach atmosferycznych. Projekt zabezpieczeń powinien uwzględniać ich koordynację — czyli tak dobrać urządzenia, aby wyłączenia były selektywne i przewidywalne.

Parametry prądowe a moc przyłączeniowa

Podstawowa zależność to I = P·1000 / U dla sieci jednofazowej (U = 230 V) oraz I = P·1000 / (√3·400 V) dla sieci trójfazowej. Przykładowo jednofazowe 5 kW daje I ≈ 22 A, więc zaleca się zabezpieczenie 25 A lub 32 A; trójfazowe 11 kW to I ≈ 16 A na fazę, co zwykle oznacza zabezpieczenie 16 A–25 A 3P. Przy obliczeniach pamiętaj o rezerwie na prądy rozruchowe silników i współczynniku mocy cosφ, który wpływa na rzeczywiste obciążenie.

Moc przyłączeniowa (kW) Natężenie (A) Rekomendacja zabezpieczenia Orientacyjna cena elementu (PLN)
1-fazowe 3 kW ≈13 A 16 A MCB lub 16 A wkładka 30–80
1-fazowe 5 kW ≈22 A 25 A MCB / 25 A wkładka 40–120
1-fazowe 7 kW ≈30 A 32 A MCB 60–150
3-fazowe 11 kW ≈16 A/faza 3P 16 A lub 3P 25 A 120–350
3-fazowe 25 kW ≈36 A/faza 3P 32–40 A 250–600

Charakterystyka wyzwalania (B, C, D) ma praktyczne znaczenie: B – szybkie zadziałanie przy małym udziale prądów rozruchowych (oświetlenie, obwody gniazd), C – uniwersalna (silniki domowe, pompy), D – dla dużych prądów rozruchowych (transformatory, duże silniki). Zdolność łączeniowa (kA) powinna odpowiadać przewidywanemu prądowi zwarciowemu; w instalacjach mieszkaniowych często wystarcza 6–10 kA, przy większych przyłączach wymagana jest wyższa zdolność. Wybór konkretnej wartości zabezpieczenia dokonuje się po analizie prądów długotrwałych, zwarciowych i przebiegów rozruchowych.

Przykład szybkiego obliczenia: chcesz 7 kW jednofazowo → I = 7000/230 ≈ 30,4 A, wybierz zabezpieczenie 32 A; do tego RCD 30 mA na obwody gniazdowe. Ceny MCB 1P16A zaczynają się od około 25–40 PLN, MCB 3P 25 A od 120–250 PLN, natomiast wkładki gG 25 A 10×38 kosztują zwykle 5–20 PLN za sztukę. Koszty zależą od zdolności łączeniowej i typu urządzenia.

Skład zabezpieczenia przedlicznikowego

Podstawowy zestaw obejmuje: główne zabezpieczenie (wkładka lub MCB), listwę zaciskową N i PE, obudowę/skrzyneczkę z miejscem na licznik, odłącznik/wyłącznik główny oraz ewentualny RCD i SPD. Standardowe modułowe urządzenia zajmują szerokość 17,5–18 mm na moduł; wyłącznik 3P zajmuje typowo 3 moduły (≈52–54 mm). Warto planować wolne moduły (1–3 szt.), by umożliwić późniejsze rozszerzenia.

Typowe rozmiary obudów dla instalacji przedlicznikowych to np. 300×200×120 mm dla jednofazowych skrzynek, a dla większych przyłączy 400×300×150 mm lub większe, zależnie od ilości modułów. Listwy montażowe to standardowe szyny DIN 35 mm, a elementy montażowe — uchwyty i dystanse — zwiększają bezpieczeństwo i ułatwiają serwis. Montaż przewodów uwzględnia minimalne przekroje i odpowiednie zaciski, aby zapewnić trwały kontakt i niskie spadki napięcia.

Koszty komponentów w typowej konfiguracji jednofazowej: obudowa 80–250 PLN, MCB 1P (16–32 A) 30–120 PLN, RCD 30 mA 70–300 PLN, wkładki i uchwyty 10–80 PLN. Plombowanie i akcesoria montażowe zwykle dodają 30–150 PLN do budżetu, a w większych przyłączach całkowity koszt części może wynieść 400–1500 PLN. Projekt powinien zawierać listę części, przewidywany budżet i margines na drobne zmiany.

Na co zwrócić uwagę przy doborze

Przy doborze zabezpieczenia przedlicznikowego najważniejsze kryteria to: moc przyłączeniowa, profil obciążenia (ciągłe vs. okresowe), spodziewane prądy zwarciowe, środowisko (wilgoć, temperatura) oraz wymagania operatora sieci. Należy też uwzględnić potrzebę selektywności wyłączeń między kolejnymi stopniami zabezpieczeń, aby minimalizować zasięg awarii. Koszty są istotne, lecz oszczędności na zabezpieczeniach mogą skutkować większymi stratami i przerwami w działaniu.

  • Zmierz lub oszacuj maksymalną moc i obciążenie szczytowe.
  • Oblicz prąd znamionowy I = P·1000/230 (1f) lub I = P·1000/(√3·400) (3f).
  • Wybierz typ zabezpieczenia i charakterystykę (B, C, D) stosownie do rodzaju odbiorników.
  • Sprawdź zdolność łączeniową i kompatybilność z elementami pomiarowymi.
  • Uwzględnij RCD (30 mA) i SPD przy ryzyku przepięć.
  • Przygotuj obudowę z wolnymi modułami i plan na plombowanie.

Zwróć uwagę na koszty dodatkowe: wymiana wkładki to 5–30 PLN, modułowy MCB 25–150 PLN, praca elektryka 150–450 PLN za proste prace montażowe. Zaleca się trzymać zapas dwóch wkładek i jednej wolnej przestrzeni modułowej dla szybkiej naprawy. Jeśli instalacja ma duże odbiory jednoczesne, rozważ zabezpieczenia o wyższej zdolności zwarciowej i większym przekroju przewodów.

Wymogi bezpieczeństwa i plomowanie

Operator sieci wymaga, aby elementy przedlicznikowe były plombowane i dostęp do nich miały tylko uprawnione osoby; solidne plomowanie zabezpieczenia jest standardowym wymogiem przyłączeniowym. Plomba powinna być umieszczona w sposób uniemożliwiający dostęp do zacisków bez jej uszkodzenia, a jej numer wpisany do protokołu. Uszkodzenie plomby musi być odnotowane i zgłoszone operatorowi zgodnie z procedurą.

Wybór obudowy zależy od miejsca montażu — wewnątrz budynku zwykle wystarcza IP30, na zewnątrz zaleca się IP54 lub wyższą i dodatkowe zabezpieczenie przed wpływem warunków atmosferycznych. Należy zadbać o odpowiednie odprowadzenie kondensatu i ochronę przed korozją, zwłaszcza przy metalowych elementach. Dodatkowo wymagane są poprawne oznaczenia obwodów oraz czytelne schematy połączeń przy skrzynce.

Uziemienie i połączenia wyrównawcze muszą być wykonane zgodnie z zasadami instalacji ochronnej; przewody PE i N powinny mieć odpowiednie przekroje dobrane do prądów zwarciowych i miejsca montażu. Dla głównych przyłączy typowe przekroje to np. 2,5 mm² dla obwodów omax 16 A, 4 mm² dla 25–32 A oraz 10 mm² i więcej dla dużych przyłączy trójfazowych, lecz ostateczny dobór zależy od długości i warunków ułożenia. Regularne testy i przeglądy zwiększają niezawodność instalacji.

Instalacja i serwisowalność

Projekt instalacji powinien przewidywać łatwy dostęp do elementów eksploatacyjnych i miejsca na wymianę części, czyli minimum 1–2 wolne moduły oraz dostęp z przodu skrzynki. Oznaczenia obwodów, opis funkcji i schemat złączeń znacznie skracają czas diagnostyki podczas awarii. Ułatwia to także pracę serwisową: szybka identyfikacja uszkodzonego obwodu zmniejsza czas wyłączenia zasilania.

Podstawowe czynności serwisowe obejmują test RCD przyciskowym co miesiąc, przegląd wizualny raz do roku oraz pomiar rezystancji izolacji i szczelności po poważniejszych pracach. Wyłączniki mają ograniczoną żywotność eksploatacyjną; warto planować wymianę po 10–15 latach lub wcześniej przy zauważalnych objawach uszkodzeń. Prace w części przedlicznikowej powinien wykonywać wyłącznie uprawniony elektryk, a przy ingerencji w plombę uczestniczy przedstawiciel operatora, jeśli tego wymaga umowa przyłączeniowa.

Orientacyjny czas montażu prostego zabezpieczenia przedlicznikowego to 1–3 godziny (demontaż starego, montaż nowych elementów, pomiary), a koszt robocizny typowo 150–450 PLN w zależności od regionu i złożoności. Dla większych przyłączy lub konieczności wymiany przewodów czas i koszt rosną — prace mogą zająć 4–8 godzin i kosztować 500–2000 PLN. Wycena powinna uwzględniać koszty materiałów, plombowania i ewentualnych pomiarów dodatkowych.

Procedury montażu i konsultacja z fachowcami

Proces montażu zaczyna się od analizy umowy przyłączeniowej i oszacowania mocy, potem przygotowuje się listę materiałów i szkic rozmieszczenia skrzynki. Kolejne kroki to zlecenie wyłączenia zasilania na czas prac, montaż elementów na szynie DIN, wykonanie pomiarów połączeń i rezystancji izolacji oraz sporządzenie protokołu pomiarowego. Na koniec następuje plombowanie i wpisanie zmian do dokumentacji przyłączeniowej.

Dokumenty potrzebne do zmiany zabezpieczenia to zwykle wniosek o zmianę mocy lub adaptację przyłącza, schemat instalacji oraz protokoły pomiarowe po wykonaniu prac. Przed przystąpieniem do montażu warto uzyskać potwierdzenie od operatora sieci co do dopuszczalnych rozwiązań i wymaganych parametrów zabezpieczeń. Fachowiec powinien także skontrolować spadki napięcia, kompatybilność licznika i możliwość plombowania przed rozpoczęciem pracy.

Jeżeli pojawiają się wątpliwości techniczne, skonsultuj wybór z uprawnionym elektrykiem i z przedstawicielem operatora sieci — to skraca czas realizacji i minimalizuje ryzyko powtórnych przeróbek. Dobre przygotowanie dokumentów i lista części (wkładki, MCB, RCD, obudowa, przewody, plomby) zmniejszają liczbę wizyt serwisowych. Solidne zabezpieczenie przedlicznikowe to inwestycja w bezpieczeństwo, wygodę serwisu i zgodność z wymaganiami formalnymi.

jak dobrać zabezpieczenie przedlicznikowe

  • Q“Jak dobrać zabezpieczenie przedlicznikowe do mocy przyłączeniowej i profilu obciążenia?”

    Odpowiedź: Zabezpieczenie dobieramy na podstawie mocy przyłączeniowej, średniego i szczytowego obciążenia oraz charakterystyki poboru. Rozmieszamy prąd znamionowy zabezpieczenia tak, by chronił całą instalację, a nie tylko wyjściowe urządzenia. Wybieramy typ ochrony (bezpiecznik wkładkowy lub wyłącznik nadprądowy) oraz charakterystykę (np. C lub D) zgodną z instalacją i normami.

  • Q“Jakie rodzaje zabezpieczeń przedlicznikowych występują i które wybrać?”

    Odpowiedź: Najczęściej stosowane są bezpieczniki wkładkowe oraz wyłączniki nadprądowe. Wybór zależy od ochrony zwarciowej i przeciwprzepięciowej, warunków montażu oraz zgodności z instalacją. Dla instalacji domowych typowo stosuje się wyłączniki różnicowoprądowe i ochronne; dla wyższych mocy – odpowiednie układy z bezpiecznikami oznaczonymi do mocy przyłączeniowej.

  • Q“Gdzie powinien być zainstalowany i kto powinien go montować?”

    Odpowiedź: Zabezpieczenie przedlicznikowe instaluje się bezpośrednio przed licznikiem, na linii zasilającej, tak aby chroniło całą instalację. Montaż powinien przeprowadzać wykwalifikowany elektryk lub firma z uprawnieniami. Solidne plomowanie to wymóg operatora energii.

  • Q“Jakie parametry elektryczne uwzględnić przy doborze (prąd znamionowy, charakterystyka, lokalizacja)?”

    Odpowiedź: Wybieramy prąd znamionowy odpowiadający szczytowym obciążeniom, odpowiednią charakterystykę (C lub D) oraz kompatybilność z instalacją i łatwość serwisowania. Lokalizacja powinna minimalizować ryzyko manipulacji i zapewnić bezproblemowy dostęp do obsługi.
